自動生產線上，被裝配的工件初始位置時刻在運動，屬于環境不確定的情況。機器人進行工件抓取或裝配時使用力和位置的混合控制是不可行的，而一般使用位置、力反饋和視覺融合的控制來進行抓取或裝配工作。

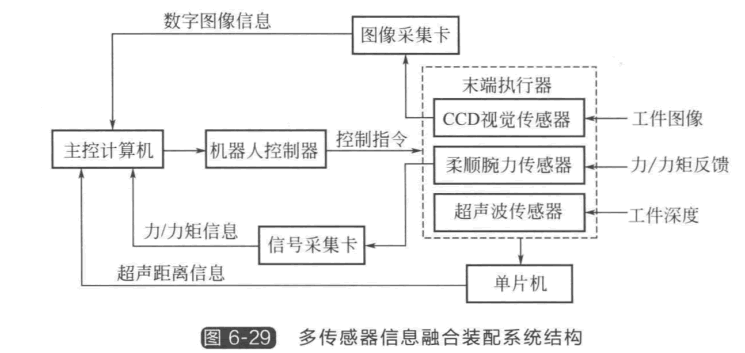

多傳感器信息融合裝配系統由末端執行器、CCD視覺傳感器和超聲波傳感器、柔順腕力傳感器及相應的信號處理單元等構成。CCD視覺傳感器安裝在末端執行器上，構成手眼視覺；超聲波傳感器的接收和發送探頭也固定在機器人末端執行器上，由 CCD 視覺傳感器 獲取待識別和抓取物體的二維圖像，并引導超聲波傳感器獲取深度信息；柔順腕力傳感器安裝于機器人的腕部。多傳感器信息融合裝配系統結構如圖6-29所示。

圖像處理主要完成對物體外形的準確描述，包括圖像邊緣提取、周線跟蹤、特征點提 取、曲線分割及分段匹配、圖形描述與識別。 CCD 視覺傳感器獲取的物體圖像經處理后； 可提取對象的某些特征，如物體的形心坐標、面積、曲率、邊緣、角點及短軸方向等，根據 這些特征信息，可得到對物體形狀的基本描述。

由于CCD 視覺傳感器獲取的圖像不能反映工件的深度信息，因此對于二維圖形相同， 僅高度略有差異的工件，只用視覺信息不能正確識別。在圖像處理的基礎上，由視覺信息引 導超聲波傳感器對待測點的深度進行測量，獲取物體的深度(高度)信息，或沿工件的待測 面移動，超聲波傳感器不斷采集距離信息，掃描得到距離曲線，根據距離曲線分析出工件的 邊緣或外形。計算機將視覺信息和深度信息融合推斷后，進行圖像匹配、識別，并控制機械 手以合適的位姿準確地抓取物體。

安裝在機器人末端執行器上的超聲波傳感器由發射和接收探頭構成，根據聲波反射的原理，檢測由待測點反射回的聲波信號，經處理后得到工件的深度信息。為了提高檢測精度， 在接收單元電路中，采用可變閾值檢測、峰值檢測、溫度補償和相位補償?shù)燃夹g(shù)，可獲得較 高 的 檢 測 精 度 。

腕力傳感器測試末端執行器所受力/力矩的大小和方向，從而確定末端執行器的運動方向。
